Řízené větrání s rekuperací tepla do rodinného domu na klíč

Pro klasické centrální větrání se často používají jednotky ComfoAir Q350, Q450 a Q600. Nabízejí tichý provoz, automatický letní bypass, regulaci průtoků a možnost doplnění o entalpický výměník pro zpětné získávání vlhkosti.

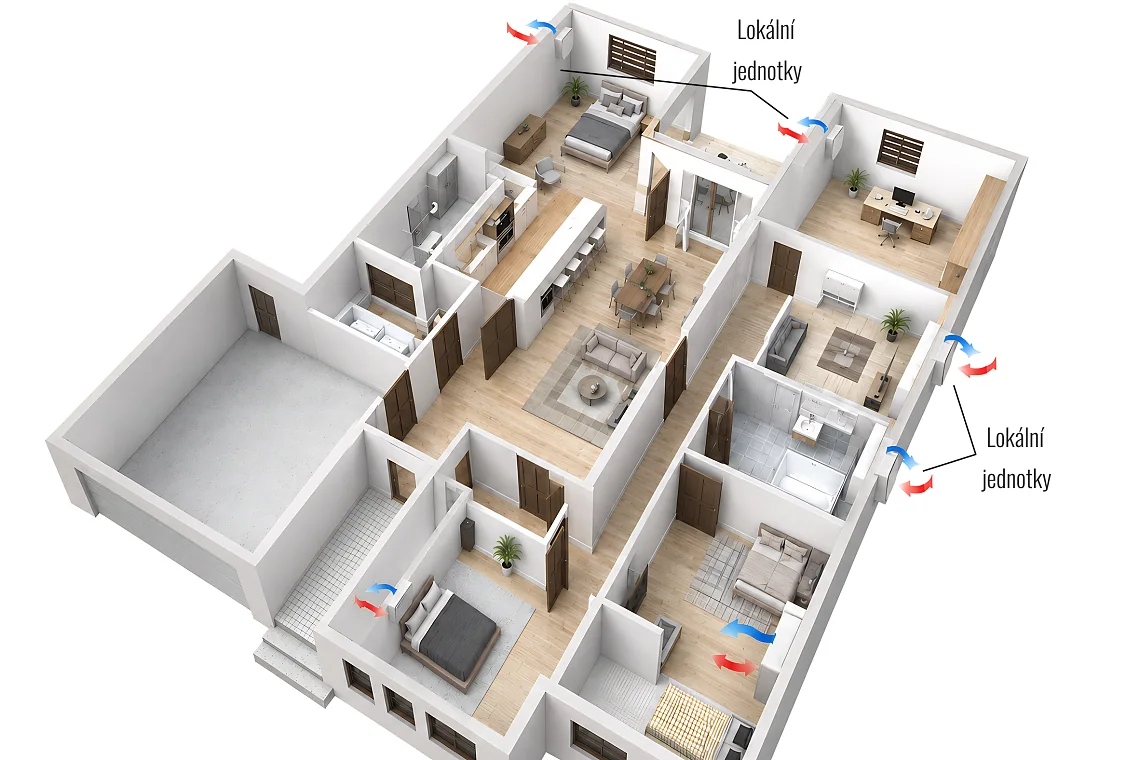

Novější řada Zehnder EVO 1 až EVO 4 je velmi kompaktní řešení pro instalaci pod strop nebo na stěnu, vhodné zejména tam, kde je potřeba šetřit místo. Pro byty a rekonstrukce pak dávají smysl i decentrální jednotky ComfoSpot 50 a ComfoAir 70, které umožňují komfortní větrání s minimem rozvodů.

Zehnder je vhodný tam, kde má být rekuperace navržená jako celý systém – tedy nejen samotná jednotka, ale také rozvody vzduchu, tlumení hluku, filtrace, regulace a servisní přístup. Výhodou je široká nabídka jednotek pro různé typy staveb: od větších rodinných domů s technickou místností až po byty, rekonstrukce nebo místnosti, kde není možné vést klasické centrální rozvody.

Řada ComfoAir Q350/Q450/Q600 patří mezi nejpoužívanější centrální řešení pro rodinné domy. Hodí se pro stavby s vyššími nároky na tichý provoz, energetickou účinnost a stabilní kvalitu vnitřního prostředí. Jednotky lze doplnit o čidla, nadřazené řízení, aplikaci nebo systémové prvky pro řízení průtoků.

Velkou roli může hrát entalpický výměník. Ten kromě tepla pomáhá zpětně získávat i část vlhkosti z odváděného vzduchu. V zimě tak omezuje nadměrné vysoušení interiéru, v létě může pomoci se stabilnějším vnitřním klimatem a zároveň snižuje nároky na odvod kondenzátu. To je důležité hlavně u moderních těsných domů, kde se komfort vlhkosti projeví velmi rychle.

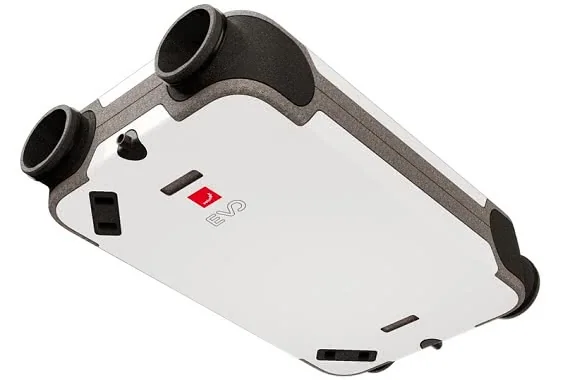

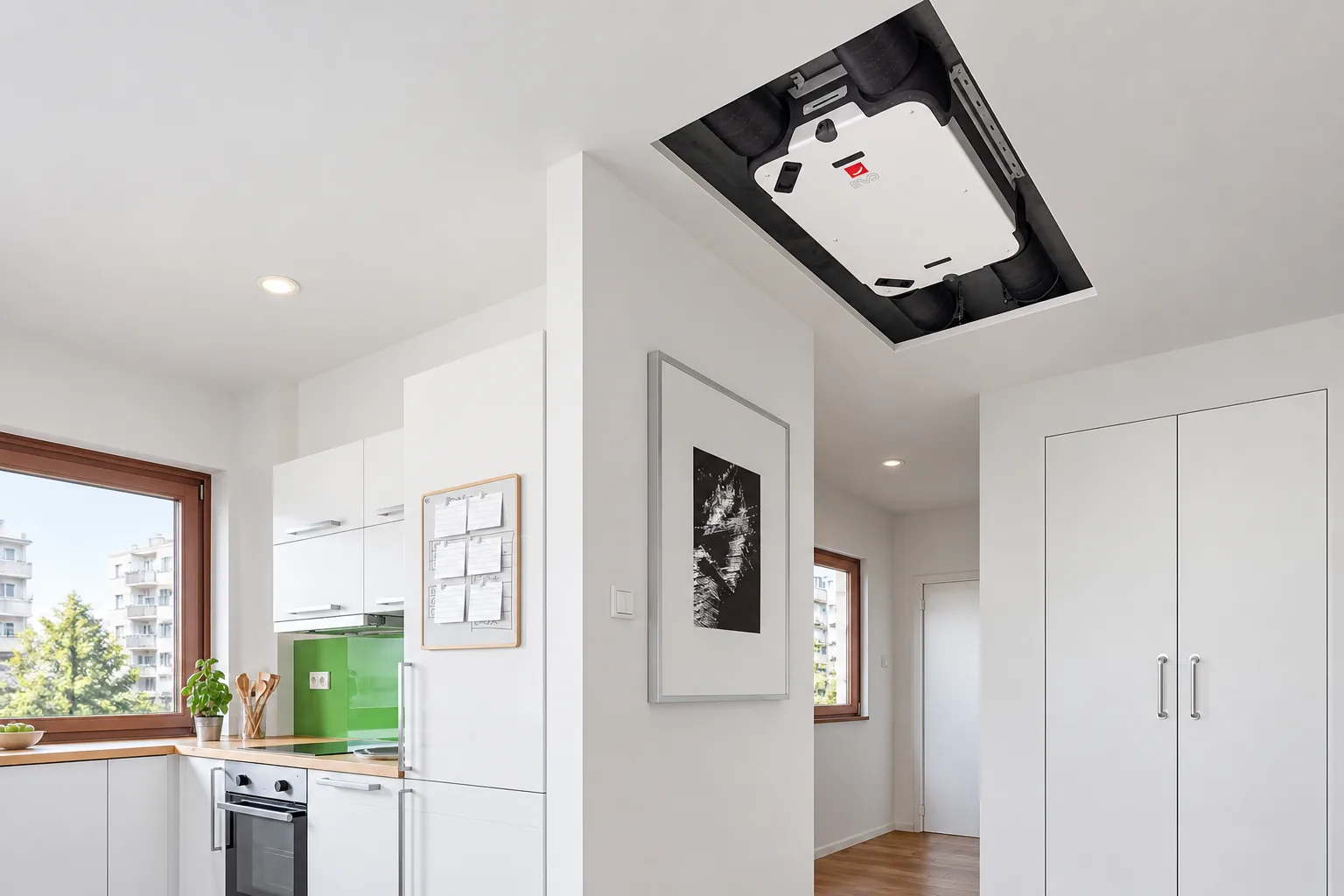

Nová řada Zehnder EVO je zajímavá zejména tam, kde je potřeba nízká stavební výška a čisté začlenění do interiéru. Vyrábí se ve více výkonových variantách, takže může posloužit pro menší byty i větší obytné prostory. Pro rekonstrukce, jednotlivé místnosti nebo byty jsou vhodné také decentrální jednotky ComfoSpot 50 a ComfoAir 70. Ty se instalují přímo do obvodové stěny a u ComfoAir 70 lze řešit i větrání přilehlé místnosti.

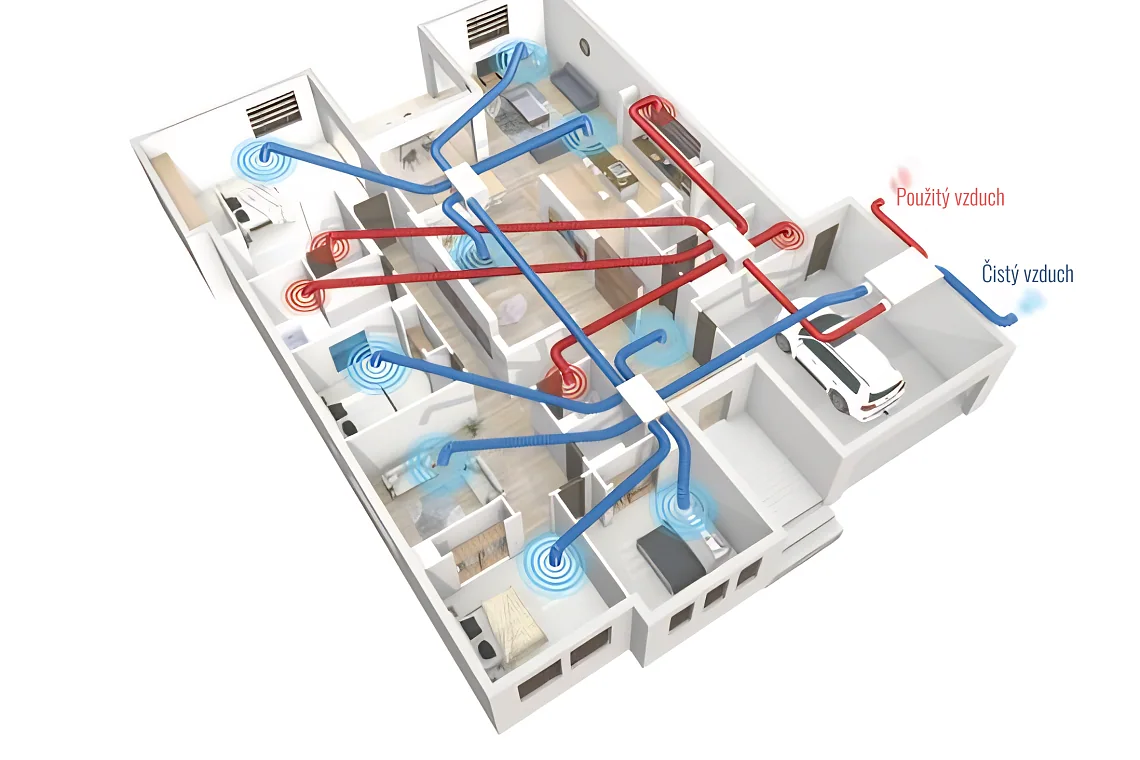

Při návrhu vždy posuzujeme dispozici domu, možnosti vedení potrubí, hlukové požadavky, dostupnost pro údržbu, typ filtrů a způsob ovládání. Správně navržená rekuperace nemá být vidět ani slyšet – má dlouhodobě zajišťovat čerstvý vzduch, chránit stavbu před vlhkostí a přispívat k příjemnému vnitřnímu prostředí.

Silnou stránkou značky je vlastní vývoj rekuperačních výměníků, vlastní regulační systém a technicky promyšlené provedení jednotek. Při správném návrhu lze dosáhnout tichého provozu, nízké spotřeby energie, účinné filtrace a stabilního přívodu čerstvého vzduchu bez zbytečných tepelných ztrát.

Pro běžné rodinné domy se používají zejména řady DUPLEX Pro/Pro-V a DUPLEX Easy2. Do prostorově omezených instalací je zajímavý DUPLEX Slim, pro vyšší komfort vlhkosti řady EC5/ECV5 s entalpickým výměníkem a pro náročnější řešení také DUPLEX R5 kombinující větrání s cirkulací, chlazením a ohřevem vzduchu.

ATREA dává smysl tam, kde má být rekuperace řešena jako technicky ucelený systém – tedy nejen samotná jednotka, ale i správně navržené průtoky vzduchu, potrubní trasy, tlumení hluku, filtrace, regulace a servisní přístup. U vhodně navržených systémů lze řešit také podklady pro dotační programy typu Nová zelená úsporám.

Řady DUPLEX Pro a DUPLEX Pro-V jsou kompaktní centrální větrací jednotky pro rodinné domy a byty. Hodí se pro instalaci pod strop, na stěnu nebo do technického prostoru podle dispozice stavby. Výhodou je nízký hluk, možnost integrovaného dohřevu, automatický bypass, snadná výměna filtrů a varianty regulace od základního ovládání až po pokročilé řízení aMotion.

DUPLEX Easy2 je jednodušší a cenově dostupnější řešení pro běžné centrální větrání rodinných domů a bytů. Nabízí podstropní i nástěnnou instalaci, nízkou zástavbovou výšku a regulaci vhodnou pro standardní aplikace. Je to dobrá volba tam, kde zákazník chce kvalitní řízené větrání bez zbytečně složité konfigurace.

Pro rekonstrukce, malé technické prostory nebo instalace s omezenou hloubkou může být vhodný DUPLEX Slim. Díky velmi nízké zástavbové hloubce se uplatní například nad instalačními systémy závěsných WC nebo v místech, kde by klasická jednotka zabírala příliš mnoho prostoru. Řady DUPLEX EC5 a ECV5 pak přidávají entalpický výměník, který kromě tepla pomáhá zpětně získávat i část vlhkosti z odváděného vzduchu.

Pokročilá regulace aMotion umožňuje ovládání přes mobilní aplikaci, webové rozhraní nebo dotykové ovladače a podporuje napojení na čidla kvality vzduchu, například CO2, vlhkosti nebo VOC. U náročnějších instalací lze řešit také konstantní průtok, externí vstupy, komunikaci Modbus TCP nebo návaznost na nadřazené systémy přes BACnet či KNX.

Specifickou řadou je DUPLEX R5, která kromě větrání s rekuperací umí pracovat také s cirkulací vzduchu, ohřevem a chlazením. Hodí se hlavně pro nízkoenergetické a pasivní domy, kde investor požaduje vyšší úroveň komfortu a chce propojit větrání s další úpravou vnitřního klimatu. Návrh takového řešení je vhodné vždy posoudit individuálně podle tepelné ztráty, dispozice domu a požadavků na letní provoz.

Výhodou řešení Panasonic je možnost prostorově úsporné instalace a návaznost na tepelná čerpadla Aquarea. Rekuperační jednotku lze podle typu instalace kombinovat se zásobníkem TUV, vnitřní jednotkou All in One Compact nebo ji instalovat samostatně na stěnu. Díky tomu se dobře hodí do technických místností, kde je potřeba šetřit místem a zachovat jednoduché ovládání.

V nabídce Panasonic najdeme starší kompaktní jednotku PAW-A2W-VENTA s rotačním výměníkem a novější řadu Aquarea Vent s protiproudým výměníkem. Pro běžné domy je důležitá především dodávka filtrovaného čerstvého vzduchu, snížení tepelných ztrát větráním a možnost začlenit větrání do širšího systému technického zařízení domu.

Panasonic dává smysl zejména u domů, kde se současně navrhuje tepelné čerpadlo Aquarea. V takovém případě lze rekuperaci prezentovat jako logické rozšíření systému – vedle vytápění, chlazení a přípravy teplé vody řeší také pravidelnou výměnu vzduchu a kvalitu vnitřního prostředí.

Jednotka PAW-A2W-VENTA je kompaktní rezidenční rekuperační jednotka určená přibližně pro domy nebo byty do 140 m². Používá rotační výměník, EC ventilátory, integrovaný snímač vlhkosti v odváděném vzduchu a umožňuje ovládání přes barevný dotykový panel. Výhodou je také možnost komunikace přes Modbus RS-485.

Zajímavostí jednotky PAW-A2W-VENTA je její vazba na Aquarea. Při použití příslušného rozhraní může ovládací panel rekuperace zobrazovat také funkce tepelného čerpadla Aquarea generace H nebo J. V praxi to umožňuje jednodušší obsluhu technologií z jednoho místa a čistší řešení pro uživatele.

Prostorově úsporná montáž je jedním z hlavních argumentů tohoto řešení. Rekuperační jednotku lze umístit nad hranatý zásobník TUV, nad vnitřní jednotku Aquarea All in One Compact nebo samostatně na stěnu pomocí montážní sady. To je praktické hlavně v menších technických místnostech, kde se potkává více technologií najednou.

Novější řada Aquarea Vent rozšiřuje nabídku Panasonic o větrací jednotky s protiproudým výměníkem. Podle výkonové varianty pokrývá průtoky přibližně od 130 do 455 m³/h, používá filtry třídy ePM1, dosahuje energetické třídy A a nabízí horizontální, vertikální nebo univerzální montáž podle konkrétního modelu.

Aquarea Vent je vhodnější pro klasický návrh centrální rekuperace v rodinném domě, kde je potřeba vybrat jednotku podle požadovaného průtoku, tlakové ztráty potrubních tras a prostorových možností instalace. Řada podporuje integrované senzory kvality vzduchu, vlhkosti a teploty, volitelné Wi-Fi ovládání a komunikaci přes Modbus.

Při návrhu systému Panasonic je důležité rozlišit, zda jde hlavně o doplněk k tepelnému čerpadlu Aquarea, nebo o samostatně navrženou centrální rekuperaci. V prvním případě je hlavním přínosem kompaktní technické řešení a jednoduché ovládání, ve druhém pak výběr vhodné jednotky Aquarea Vent podle průtoku, filtrace, hlučnosti a možností regulace.

Silnou stránkou Futury je entalpický protiproudý výměník, který kromě tepla pomáhá zpětně získávat také část vlhkosti. To je důležité hlavně v moderních těsných domech, kde klasické větrání nebo běžná rekuperace bez zpětného zisku vlhkosti může v zimě vést k přesušenému vzduchu.

Systém lze doplnit o zónové větrání VarioBreeze, které směřuje vzduch tam, kde je právě potřeba, a u větších instalací také o modul CoolBreeze pro ochlazení, odvlhčení nebo přitápění přiváděného vzduchu. Ovládání je možné přes nástěnný ovladač Alfa nebo aplikaci MyJABLOTRON.

Jablotron Futura dává smysl zejména tam, kde zákazník hledá vyšší komfort a chytré řízení, ne pouze základní výměnu vzduchu. Hodí se pro domy s kvalitní obálkou, kde má rekuperace dlouhodobě zajišťovat čerstvý vzduch, hlídat kvalitu prostředí a přitom pracovat úsporně a tiše.

Futura S je kompaktnější varianta pro byty a menší rodinné domy. Nabízí průtok vzduchu přibližně 60 až 200 m3/h, energetickou třídu A+, entalpický protiproudý výměník a možnost instalace do podhledu nebo na stěnu. Je vhodná tam, kde je potřeba úsporné a prostorově nenáročné centrální větrání.

Futura L nebo novější Futura L+ je řešení pro běžné rodinné domy s vyšší potřebou větracího výkonu. Podle podkladů pracuje v rozsahu přibližně 100 až 350 m3/h, používá řízený entalpický výměník a je určena pro instalace, kde se počítá s dlouhodobým komfortem, nízkou spotřebou a možností rozšíření o další funkce.

Velkým rozdílem proti běžným systémům je VarioBreeze. Díky zónové regulaci může systém větrat intenzivněji jen ty části domu, kde je aktuálně potřeba čerstvý vzduch. To může snížit spotřebu, omezit hlučnost při nárazovém větrání a zároveň pomoci udržet příjemnější relativní vlhkost v zimním období.

Modul CoolBreeze rozšiřuje Futuru o aktivní úpravu přiváděného vzduchu. V létě pomáhá čerstvý vzduch ochladit a odvlhčit, v chladném období může v reverzním chodu přispívat k vytápění nízkoenergetického domu. Není to náhrada klasické klimatizace pro každý typ stavby, ale v dobře navrženém nízkoenergetickém domě může výrazně zvýšit letní komfort.

Futura umí pracovat autonomně podle informací z čidel, například podle CO2, a sama upozorní na potřebu výměny filtrů nebo servisní zásah. Pro uživatele je důležité, že běžné ovládání nemusí být technicky složité – systém lze sledovat a řídit přes aplikaci MyJABLOTRON nebo přes nástěnný ovladač Alfa.

Při návrhu je potřeba věnovat pozornost nejen samotné jednotce, ale také rozmístění přívodů a odtahů, hlukovým parametrům, přístupnosti pro servis, dimenzi potrubí a případnému zónování. Právě u Jablotronu má správný návrh velký význam, protože výhody VarioBreeze a CoolBreeze se projeví nejlépe v dobře promyšleném systému.

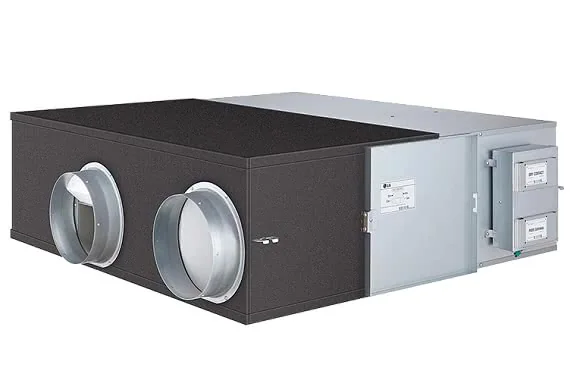

Hlavní výhodou LG ERV je kombinace rekuperace tepla, částečné práce s vlhkostí a možnosti spolupráce s klimatizačním systémem. Jednotky přivádějí čerstvý filtrovaný vzduch, odvádějí vydýchaný vzduch z interiéru a pomocí výměníku snižují ztráty energie při větrání. Díky tomu mohou dobře zapadnout do domů, kde se zároveň řeší chlazení nebo klimatizace LG.

Řada LG ERV začíná už na průtoku přibližně 250 m3/h a pokračuje přes varianty 350, 500, 800 nebo 1 000 m3/h až po výrazně větší jednotky.

LG ERV dává smysl především tam, kde zákazník nechce řešit rekuperaci izolovaně, ale jako součást širšího systému vnitřního klimatu. Pokud se v domě současně navrhuje klimatizace LG, multisplit nebo větší systém chlazení, může být výhodou společná logika ovládání, servisní návaznost a jednotný technický koncept.

Standardní jednotky LG ERV používají výměník pro zpětné získávání energie z odváděného vzduchu. Neřeší pouze teplotu, ale pracují i s entalpickou složkou výměny, tedy s částí energie vázané na vlhkost. V praxi to pomáhá snížit energetické ztráty při větrání a přispívá ke stabilnějšímu vnitřnímu prostředí.

Menší modely LZ-H025GBA4, LZ-H035GBA5 a LZ-H050GBA5 pokrývají nominální průtoky přibližně 250, 350 a 500 m3/h. To už je rozsah použitelný i pro větší rodinné domy, menší penziony, kanceláře nebo kombinované objekty. Výhodou je podstropní provedení, relativně plochá konstrukce a dobrý poměr výkonu k ceně.

Jednotky LG ERV podporují režim bypassu, který umožňuje v určitých podmínkách přivádět venkovní vzduch mimo výměník. Prakticky to dává smysl například při sezónní změně provozu nebo v letních nocích, kdy lze využít chladnější venkovní vzduch pro přirozenější ochlazení domu bez zbytečného zatěžování chlazení.

Silnou stránkou LG je regulace. S vhodným kabelovým ovladačem lze řešit pohodlné ovládání, zobrazení provozních stavů, upozornění na filtr a u sestav s příslušným čidlem také automatické řízení podle koncentrace CO2. To je důležité hlavně v domech, kde se nechce větrat jen pevně podle času, ale podle skutečné potřeby.

U vybraných variant ERV DX lze řešit návaznost na klimatizační systém LG. Takové řešení umožňuje přiváděný vzduch nejen rekuperovat, ale také aktivně upravovat pomocí přímého výparu. V létě může systém pomoci s ochlazením a odvlhčením přiváděného vzduchu, v přechodném období naopak s jeho dohřevem.

LG ERV je vhodné prezentovat jako technicky zajímavou alternativu pro zákazníky, kteří chtějí kvalitní větrání, ale zároveň už zvažují LG klimatizaci. Není to typická „domácí rekuperace“ v marketingovém pojetí jako u některých rezidenčních značek, ale při dobrém návrhu může nabídnout velmi dobrý výkon, moderní ovládání, entalpickou výměnu a zajímavou pořizovací cenu.

Při návrhu je potřeba ověřit konkrétní model, způsob ovládání, dostupné příslušenství, požadovaný průtok, akustiku, tlakové ztráty potrubí a kompatibilitu s klimatizačním systémem. Právě u LG je důležité rozlišit běžnou ERV jednotku, větší komerční modely a ERV DX varianty určené pro propojení s chlazením.
